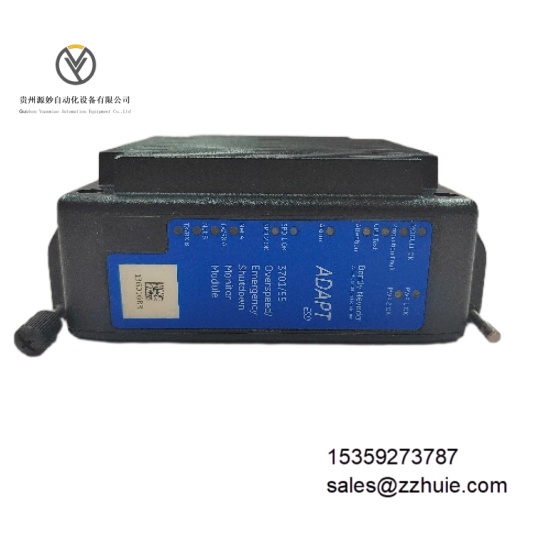

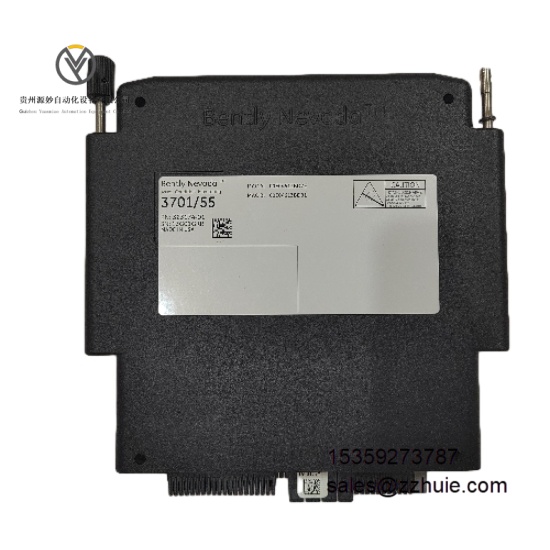

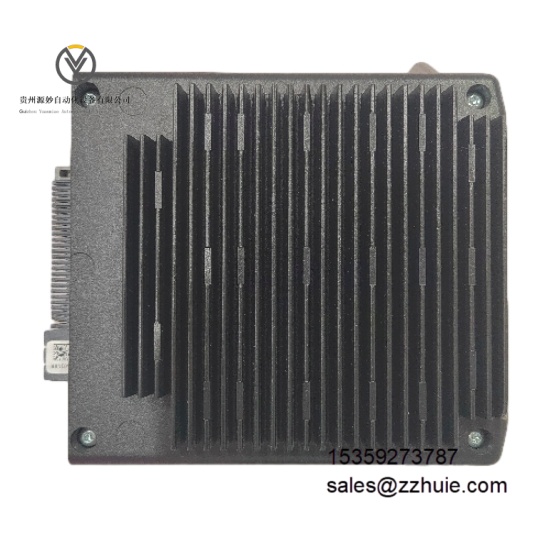

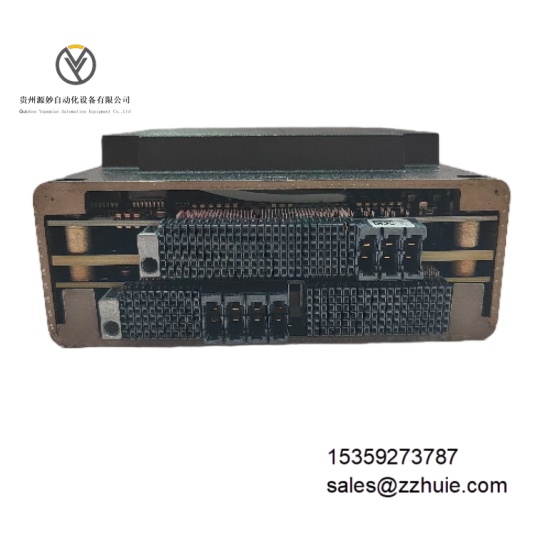

Bently Nevada 3701/55 323174-01 是工业级单通道振动监测模块，隶属于 3701 系列旋转机械保护系统，核心功能是对汽轮发电机、压缩机、风机等旋转设备的径向振动信号进行实时采集、处理与超限报警。该模块兼容 Bently Nevada 3300 系列涡流传感器，通过专用信号调理电路实现振动参数精准测量，集成设备健康状态诊断与故障自监测功能，支持本地 LED 状态指示与远程通信交互。模块采用导轨式安装，符合 API 670、IEC 61508 SIL 2 标准及 CE、ATEX Zone 2 认证，适用于工业现场关键旋转机械的振动监测与安全保护场景。
电气参数
供电电压：24V DC ±10%，支持 18-30V DC 宽幅输入
输入信号：兼容涡流传感器信号（输入范围 - 20V 至 + 20V DC），适配 3300 XL 8mm/11mm 传感器
测量范围：振动位移 0-500μm（峰峰值），支持 0-100mm/s（有效值）振动速度测量
测量精度：±0.1% FS（全量程范围），分辨率 0.01μm（位移）、0.01mm/s（速度）
输出信号：1 路 4-20mA DC 模拟输出（对应测量值），2 路 SPDT 继电器输出（报警 / 危险）
通信接口：1×RS485（Modbus RTU 协议），数据传输速率最高 115200bps
隔离等级：信号输入与系统间 2.5kV AC（1 分钟），输出与控制电路间 2kV AC（1 分钟）
保护功能：过压保护（≤35V DC）、短路保护、静电防护（±15kV 接触放电）
功耗：正常运行≤5W
环境参数
工作温度：-40°C 至 70°C（支持低温启动，-40°C 至 0°C 无性能衰减）
存储温度：-45°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露，40°C/90% 湿度下连续运行）
抗电磁干扰：符合 EN 61326-1（工业级），共模抑制比≥130dB，差模抑制比≥80dB
抗振动性能：10-500Hz，2g 加速度（IEC 60068-2-6，正弦振动）
抗冲击性能：30g 加速度，11ms 持续时间（IEC 60068-2-27，半正弦冲击）
防护等级：IP65（模块本体，支持现场粉尘、潮湿环境安装）
认证标准：API 670、IEC 61508 SIL 2、CE、ATEX Zone 2、Class I Div 2
机械参数
尺寸：宽 35mm× 高 100mm× 深 120mm（适配 35mm 标准 DIN 导轨）
重量：约 350g
安装方式：35mm 标准 DIN 导轨安装（符合 EN 60715），支持垂直 / 水平安装
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐油、耐化学腐蚀）
端子类型：弹簧压接式端子（接触电阻≤10mΩ），兼容 16-24 AWG 导线
指示灯：电源（PWR，绿色）、信号正常（OK，绿色）、报警（ALM，黄色）、危险（TRIP，红色）
模块采用 24 位高精度 A/D 转换芯片，配合低温漂运算放大器，振动位移测量误差≤±0.1% FS，长期稳定性≤±0.01% FS / 年，支持 10kHz 高采样速率，可精准捕捉高频微小振动信号波动。集成自适应数字滤波算法，滤波频段 5Hz-1kHz 可调，有效抑制工业现场电磁噪声与机械干扰，确保测量数据稳定。
内置设备健康诊断功能，可实时监测传感器连接状态（开路 / 短路）、模块供电异常及信号漂移，故障诊断覆盖率≥99%，故障响应时间≤10ms，故障信息通过 RS485 总线实时上传至上位系统，同时触发 LED 指示灯告警。继电器输出支持报警 / 危险两级阈值设定，阈值可通过上位软件在线组态，无需停机调整。
与 Bently Nevada System 1® 设备健康管理软件、第三方 PLC/DCS（如 Siemens S7、Rockwell ControlLogix）无缝兼容，支持 Modbus RTU 协议实现数据交互。平均无故障时间（MTBF）≥600,000 小时，满足工业场景 24/7 连续运行需求。
