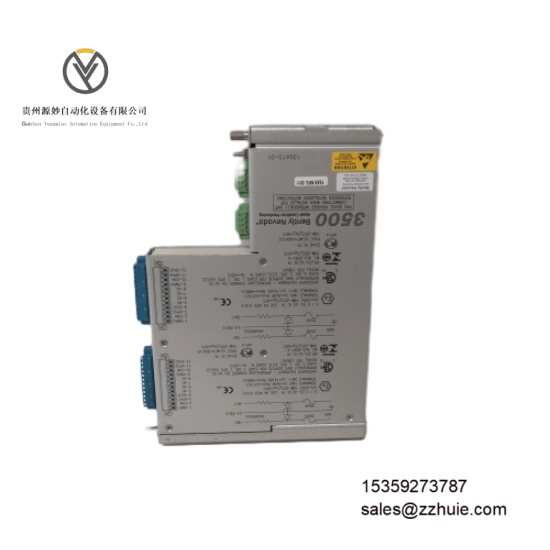

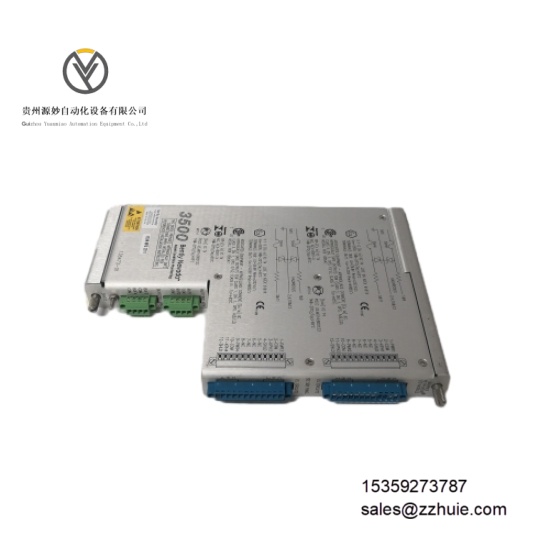

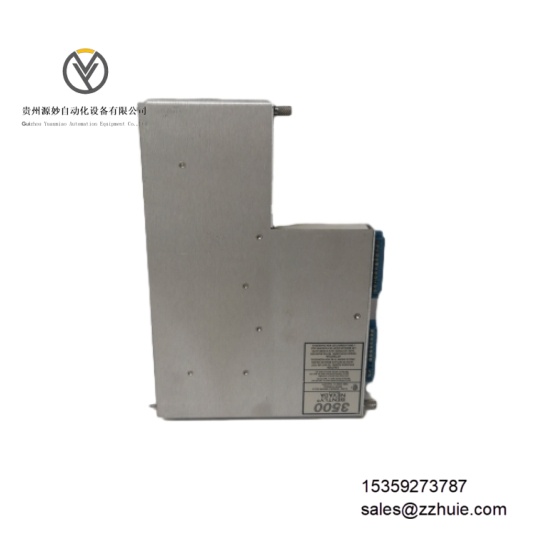

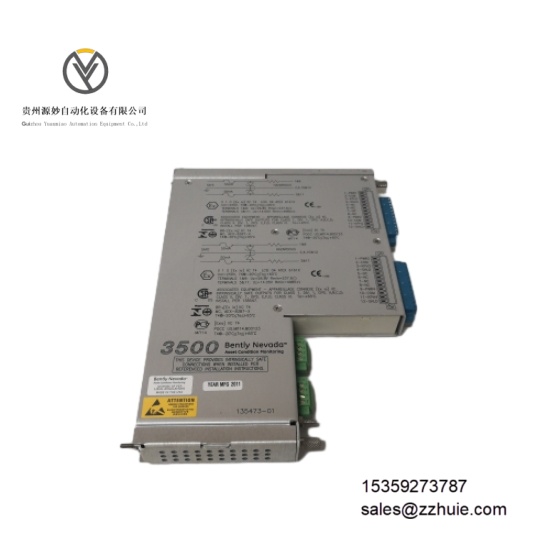

Bently Nevada 135473-01 是 3500 机械设备保护系统的双通道轴向位移监测模块，核心适配汽轮机、发电机、压缩机等关键旋转设备，承担转子轴向位移实时采集、趋势分析与安全联锁保护功能。模块采用差分输入设计，专为涡流位移传感器优化适配，内置 API 670 标准合规的报警与跳闸逻辑，通过精准监测转子轴向窜动距离，避免设备端面摩擦、轴瓦损坏等严重故障。具备通道级故障自诊断与在线热插拔能力，无缝集成 3500 系统背板总线，是保障旋转设备轴系安全的核心监测组件。
工作电压：24V DC±10%，适配工业标准供电系统输入通道：2 路差分轴向位移输入通道，支持独立配置测量范围：-25mm 至 + 25mm，支持量程自定义校准测量精度：±0.1% 满量程，全量程数据采集稳定可靠传感器兼容性：专为 3300 XL、3300 系列涡流位移传感器设计，支持探头间隙电压 - 2V 至 - 10V信号处理：支持峰 - 峰值、峰值实时计算，输出位移特征参数输出信号：2 路独立 4-20mA 模拟量输出，2 路报警 / 跳闸继电器输出（SPDT 类型）通信协议：兼容 3500 系统专用背板总线，支持 Ethernet/IP、Modbus TCP/IP 数据交互报警设置：每通道支持 3 组自定义阈值（警告、危险、跳闸），符合 API 670 标准诊断功能：集成传感器断线、短路、信号漂移、模块电源故障诊断，故障代码实时输出绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）耐电压强度：通道间、通道与电源间≥2500V AC（1 分钟无击穿，漏电流≤1mA）认证标准：符合 API 670、IEC 61508 SIL 2、CE、UL 508 标准
外形尺寸：48.3mm（宽）×82.6mm（高）×190.5mm（深），半高模块化设计重量：约 0.55kg，适配 3500 系列标准框架插槽安装安装方式：插入式安装（兼容 3500 系列 19 英寸框架），支持在线热插拔外壳材质：压铸铝合金（主体）+ 阻燃工程塑料（接口面板），抗电磁干扰连接方式：16 针插拔式端子，适配屏蔽双绞线，支持传感器直接接入防护等级：IP20（模块本体），依赖 3500 框架整体防护状态指示：通道级绿色 LED（信号正常）、黄色 LED（警告）、红色 LED（跳闸），模块级电源 / 故障 LED
工作温度：-40℃至 + 70℃，全温度范围无性能降额运行存储温度：-40℃至 + 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：10-500Hz 频率范围，1.5g 加速度（正弦波），无结构松动或测量漂移抗冲击性能：20g 加速度（半正弦波，持续 11ms），承受框架安装场景冲击电磁兼容：符合 EN 55014-1（发射限值）、EN 55014-2（抗扰度）、EN 61326-1 标准安装海拔：≤2000m（正常运行），2000m~5000m 每升高 1000m 功率降额 10%
监测精度卓越，±0.1% 满量程精度可精准捕捉微米级轴向位移变化，数据可靠性达 99.9%传感器协同性优，专为 Bently Nevada 涡流传感器优化，信号传输损耗≤0.5%，测量一致性强故障响应迅速，内置快速报警逻辑，位移超限后联锁动作响应时间≤15ms，避免设备损伤系统兼容性强，无缝集成 3500 保护系统，支持与 DCS、SCADA 系统实时数据交互诊断能力全面，通道级故障自诊断可精准定位传感器或模块异常，诊断覆盖率≥99%维护便捷性高，热插拔设计搭配直观 LED 状态指示，故障排查时间≤15 分钟运行稳定性突出，工业级元器件与宽温适应设计，平均无故障时间（MTBF）≥350,000 小时
