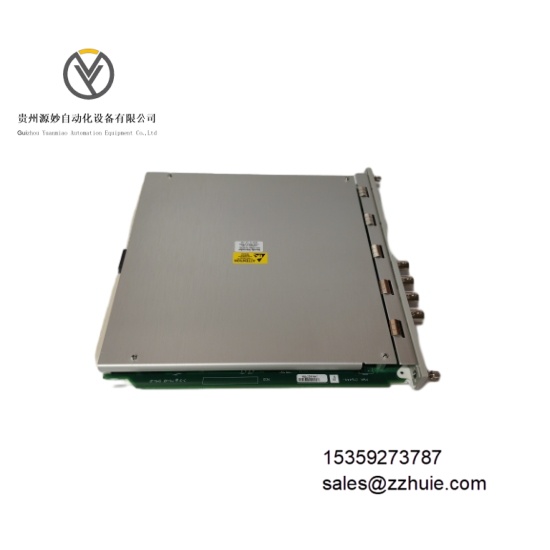

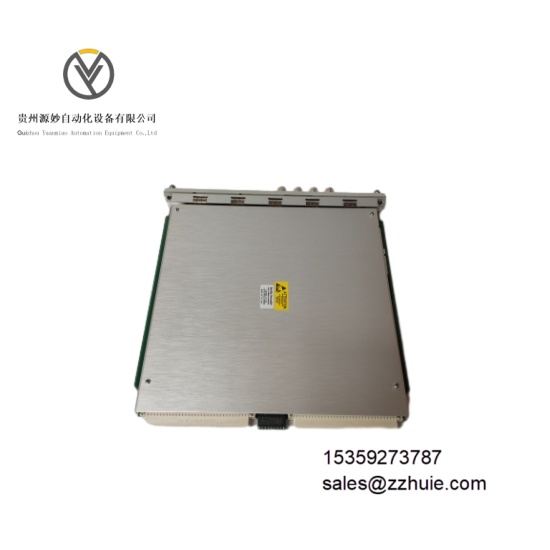

Bently Nevada 3500/77M 176449-07  气缸压力监测模块

产品说明

Bently Nevada 3500/77M 176449-07 是 3500 系列专用往复式气缸压力监测模块，专为往复式压缩机设计。模块支持 4 通道压电压力传感器输入，可精准测量排出压力、吸入压力、最大压力、最小压力及压缩比，内置用户可编程报警阈值与数据记录功能。具备自动零校准与峰值捕获能力，无缝集成 3500 系列系统框架及 DCS、SCADA 系统，通过 API 670 行业标准认证，是工业场景中往复式设备压力保护与状态监测的核心组件。

具体参数

电气参数

工作电压：24V DC±10%，适配工业标准供电系统输入通道：4 路压力输入通道，兼容压电压力传感器测量范围：0-68.9MPa（0-10,000psi）测量精度：±0.25% 满量程分辨率：0.01% 满量程输入阻抗：20kΩ输出信号：4-20mA 模拟量输出，输出范围支持用户可编程最大开关电流：3A通信协议：支持 Modbus RTU，兼容 RS-485 接口报警设置：支持多级自定义阈值（警告、危险），支持逻辑组合报警诊断功能：集成传感器故障、信号异常、电源故障诊断，故障代码实时输出功耗：典型 5.2 瓦，最大 25 瓦绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）耐电压强度：≥2500V AC（1 分钟无击穿，漏电流≤1mA）认证标准：符合 API 670、CE、UL、RoHS 2.0 标准

机械参数

外形尺寸：241.3mm（高）×24.4mm（宽）×99.1mm（深），紧凑型模块化设计重量：约 0.2kg，适配 19 英寸 EIA 标准机架安装安装方式：机架式安装，支持 3500 系列全尺寸及迷你型框架任意槽位部署外壳材质：压铸铝合金（主体）+ 阻燃工程塑料（接口面板），抗电磁干扰连接方式：插拔式端子排，适配屏蔽双绞线与传感器专用线缆防护等级：IP67，适配恶劣工业环境状态指示：模块级电源（绿色）、故障（红色）LED，通道级信号正常 / 报警 LED

环境参数

工作温度：-40℃至 + 85℃，全温度范围无性能降额运行存储温度：-40℃至 + 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合 EN 55014-1（发射限值）、EN 55014-2（抗扰度）标准安装海拔：≤2000m（正常运行），2000m~5000m 每升高 1000m 功率降额 10%

产品性能

四通道同步监测，可同时采集往复式压缩机多气缸压力数据，数据一致性高测量精度优异，内置先进信号处理技术，恶劣工况下压力读数可靠性达 99.9%智能功能丰富，支持自动零校准、峰值 / 谷值捕获与压缩比计算，辅助故障诊断报警响应迅速，故障触发后输出响应时间≤0.1 秒，有效避免设备超压损坏系统兼容性强，无缝对接 3500 系列框架及各类工业控制系统，无需额外适配设备维护便捷性高，支持软件远程组态与数据上传，本地状态指示清晰，故障排查时间≤10 分钟运行稳定性突出，工业级元器件与 IP67 防护设计，平均无故障时间（MTBF）≥350,000 小时
