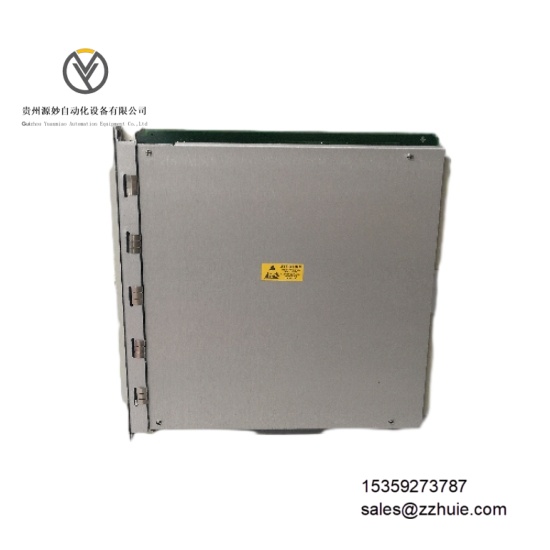

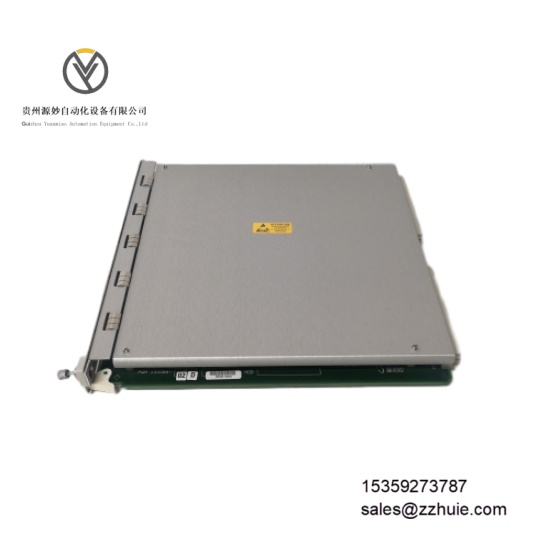

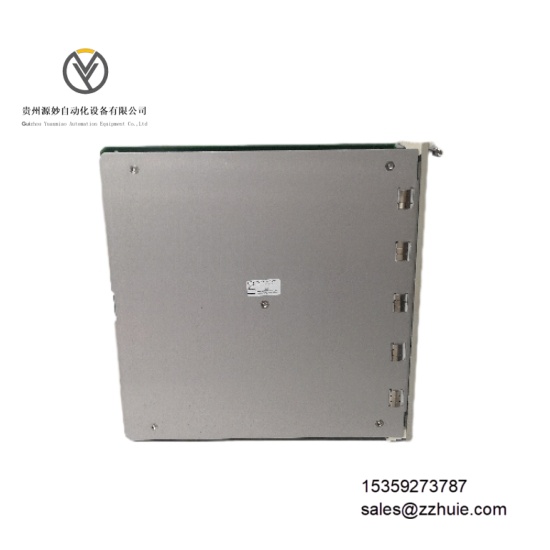

Bently Nevada 3500/50 133388-02 是 3500 系列两通道转速表模块，专为旋转机械的轴转速监测设计。模块接收涡流传感器或磁传感器输入信号，可精准测量转轴转速、转子加速度、转向，还能识别零转速状态。支持用户可编程报警阈值，具备峰值保持功能，可存储设备最高转速、最高反转速度等关键数据。能向 3500 框架背板提供键相位信号，无需额外安装键相位模块，无缝集成 3500 系列系统及工业控制系统，是旋转设备状态监测与预警的核心组件。该模块不用于转速控制或超速保护系统。
工作电压：24V DC输入通道：2 路信号输入，兼容涡流传感器、磁传感器输入信号范围：+10.0V 至 - 24.0V，超出范围内部受限转速测量范围：最大满量程 99,999rpm，支持 0.0039 至 255 事件 / 转输入频率范围：最大 20KHz，涡流传感器最小 0.0167Hz（1rpm），被动磁电式传感器最小 3.3Hz最小触发幅值：1 伏峰峰值输出阻抗：550Ω功耗：典型 5.8 瓦通信协议：支持与 3500 框架内部通讯，适配 Modbus、TCP/IP 等协议报警设置：支持两级自定义阈值（警告、危险），可配置速度带、零转速、转子加速度等报警类型诊断功能：集成传感器信号异常、通道故障诊断，状态实时反馈绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）耐电压强度：≥2500V AC（1 分钟无击穿，漏电流≤1mA）认证标准：符合 CE、UL、RoHS 2.0 标准
外形尺寸：适配 3500 系列标准机架，紧凑型模块化设计重量：约 0.5kg，适配 19 英寸 EIA 标准机架安装安装方式：机架式安装，支持 3500 系列全尺寸及迷你型框架部署外壳材质：压铸铝合金（主体）+ 阻燃工程塑料（接口面板），抗电磁干扰连接方式：插拔式端子排，适配屏蔽双绞线与传感器专用线缆防护等级：IP20（机架安装），适配工业控制柜内环境状态指示：模块级电源（绿色）、通信（TX/RX LED）、故障（红色）LED，通道级工作状态 LED
工作温度：搭配内部 / 外部终端 I/O 模块时 - 30℃至 + 65℃；搭配内部安全栅 I/O 模块时 0℃至 + 65℃存储温度：-40℃至 + 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合 EN 55014-1（发射限值）、EN 55014-2（抗扰度）标准安装海拔：≤2000m（正常运行），2000m~5000m 每升高 1000m 功率降额 10%
双通道同步监测，可同时采集两台设备或同一设备双测点转速数据，数据一致性高测量精度优异，宽频率范围与低触发幅值设计，恶劣工况下转速读数可靠性达 99.9%组态功能灵活，支持四种核心监测模式，满足不同旋转设备的监测需求集成化程度高，内置键相位信号调理功能，减少系统模块配置数量报警响应及时，故障触发后快速反馈状态，辅助操作人员及时处置维护便捷性高，支持 3500 机架组态软件编程，峰值数据可用户复位，故障排查直观运行稳定性突出，工业级元器件与抗电磁干扰设计，平均无故障时间（MTBF）≥350,000 小时
