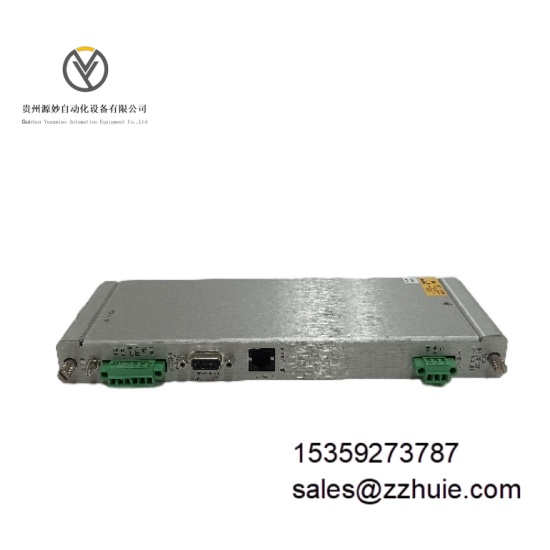

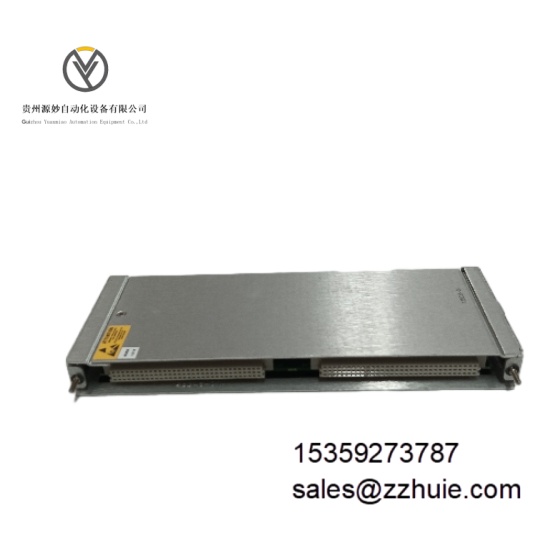

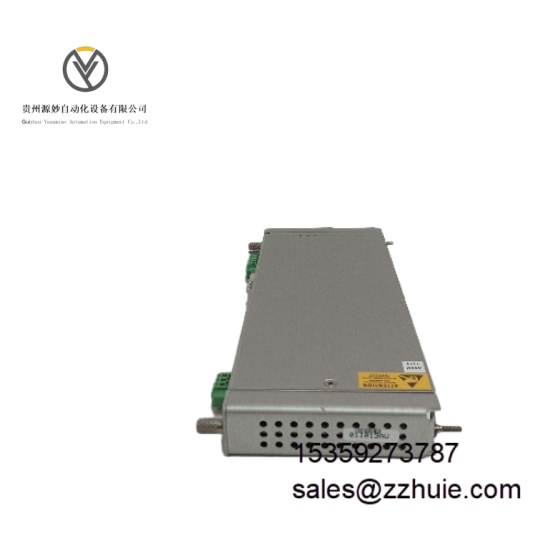

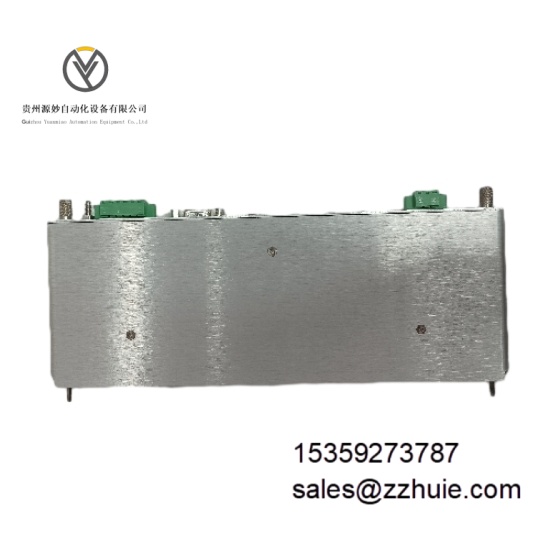

Bently Nevada 3500/20 135031-01 机架接口模块

产品说明

Bently Nevada 3500/20 135031-01为3500机械保护监测系统专用机架接口模块，简称RIM模块，是整套监测机架的核心通讯枢纽。该模块承担机架内部所有监测卡件的数据交互、系统总线调度工作，同时提供外部串行通讯接口，实现上位监控软件与机架硬件的组态连接、实时数据上传、报警信号转发及系统故障信息读取。模块面板搭载多路状态指示灯，直观反馈模块运行、总线通讯及系统故障状态，支持机架在线热插拔更换，整机设计符合API 670机械保护系统行业标准，适配工业现场强电磁干扰、持续震动的恶劣工况，无需停机即可完成维护操作，保障整套旋转机械监测保护系统连续稳定运行。

具体参数

设备类型 机架接口通讯模块

整机额定功耗 4.75W

外部通讯接口 RS232串行通讯接口

通讯波特率 38.4k baud

内部总线 3500系统专用内部总线

面板指示灯 运行指示灯，通讯指示灯，故障指示灯

热插拔功能 支持系统不停机在线热插拔

标准合规 符合API 670工业机械保护标准

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

安装位置 3500机架指定通讯槽位

运行模式 24小时全天候不间断总线调度与数据转发

产品性能

总线调度性能，统一管控机架内部全部功能卡件通讯数据，实现板卡之间无延迟信息交互。

上位通讯性能，稳定对接外部组态上位机，完成系统参数下载、实时监测数据上传。

报警转发性能，统一归集全机架故障与超限报警信号，精准向外传输完整报警日志。

状态监测性能，实时自检模块自身及机架总线运行状态，异常状态通过面板灯光直观提示。

在线维护性能，支持不停机热插拔更换，维护操作不会中断整套监测系统运行。

工业抗扰性能，内置通讯屏蔽电路，抵御工业现场电磁干扰，保证通讯数据无丢包、无错乱。

系统兼容性能，原生适配全系列3500监测卡件与电源模块，整机即插即用无需额外调试。

合规运行性能，硬件架构完全匹配API 670行业规范，满足高端工业机械保护准入要求。

型号解析

3500：系统系列代号，本特利3500全系列旋转机械在线监测及保护系统统一系列代码

/20：功能模块代号，代表3500机架专用机架接口通讯模块

135031-01：原厂硬件部件编号，代表标准版固件、标准通讯端口配置的正式量产硬件版本
