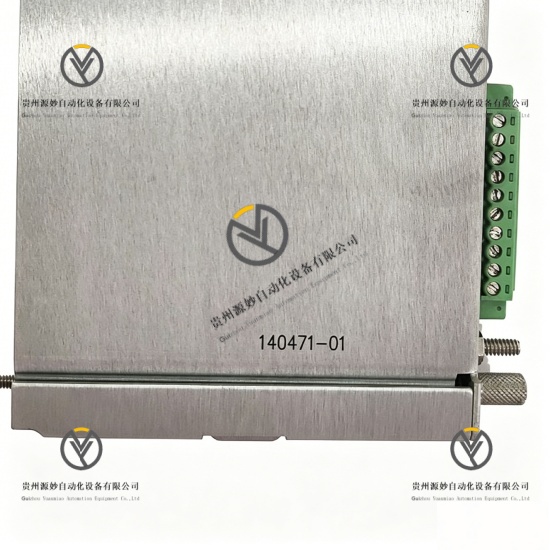

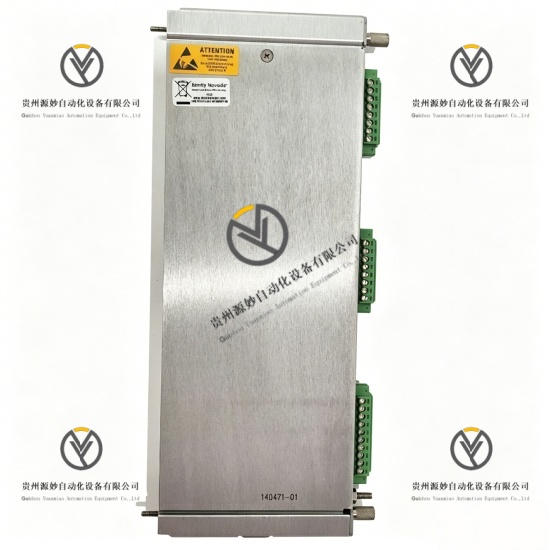

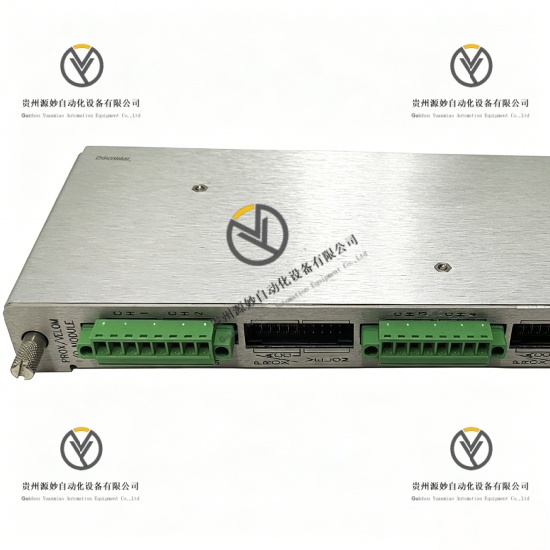

Bently Nevada 3500/42 140471-01 地震振动监测模块

产品说明

Bently Nevada 3500/42 140471-01是3500机械保护监测系统专用四通道地震振动监测模块，主要用于机组壳体、轴承座外壳振动状态监测，适配地震式速度及加速度传感器。模块支持四路独立振动信号同步采集，内置多级硬件滤波电路，可精准处理壳体振动原始信号，完成振动幅值监测、频谱分析以及两级报警逻辑输出。模块兼容3500机架内部专属通讯总线，可实时上传全部监测数据、报警信息及硬件自检状态，支持机架不停机热插拔维护，硬件设计完全符合API 670工业机械保护标准。该模块适配火电、石化等现场强震动、强电磁干扰工况，长期连续运行稳定性强，可为风机、泵体、压缩机等设备外壳振动提供完整保护监测方案。

具体参数

设备类型 四通道地震振动监测模块

通道数量 四路独立测量通道

适配传感器 地震速度传感器，地震加速度传感器

信号采样速率 16kHz

信号分辨率 16位

整机额定功耗 8.2W

内部通讯总线 3500系统专用机架总线

报警输出类型 可编程警告报警，可编程危险报警

热插拔功能 支持系统在线不停机热插拔

工作温度范围 -40℃至+85℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机防护等级 IP65

整机外形尺寸 120.7mm×25.4mm×114.3mm

运行模式 24小时全天候不间断多通道同步振动采集与监测

产品性能

多路同步采集性能，四通道独立并行工作，互不信号干扰，同步采集多点壳体振动数据。

高精度信号处理性能，搭载16位高分辨率采集芯片，搭配多级滤波电路，过滤现场工业杂波干扰。

分级报警管控性能，支持独立组态两级报警阈值，精准区分设备预警故障与危险停机故障。

总线数据传输性能，无缝对接3500机架总线，实时上传原始振动数据、报警记录与模块故障代码。

硬件自检性能，持续监测传感器断线、信号超限及模块自身硬件故障，实时上报异常信息。

在线维护性能，支持无停机热插拔更换，维护操作不会中断整套机组监测保护系统运行。

恶劣工况适配性能，宽温运行区间大，机身抗震动、抗电磁干扰能力优异，适配工业连续运行现场。

系统兼容性能，原生适配全系列3500机架及配套电源、通讯卡件，上电即可直接组态使用。

型号解析

3500：系统系列代号，本特利3500全系列旋转机械状态监测与保护系统统一系列代码

/42：功能模块代号，代表四通道地震振动监测专用模块，用于设备外壳振动监测

140471-01：原厂硬件部件编号，代表标准固件版本、标准通道配置、无拓展功能的标准版量产模块
