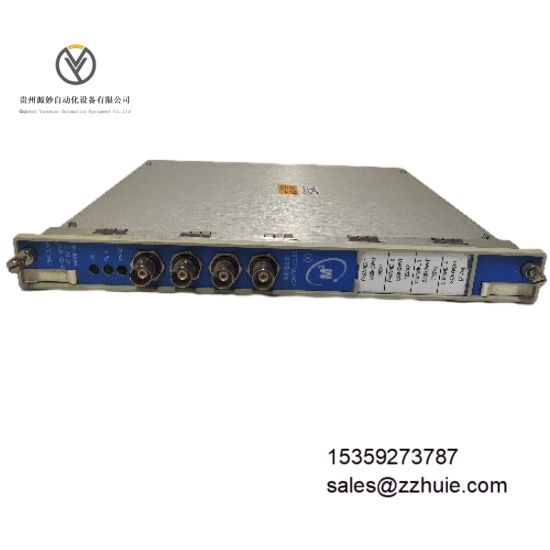

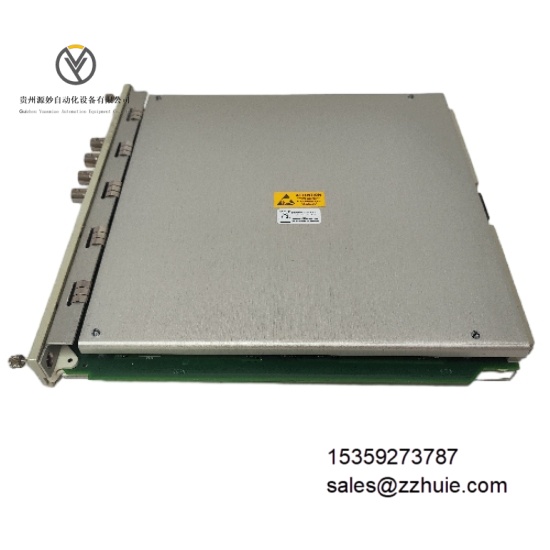

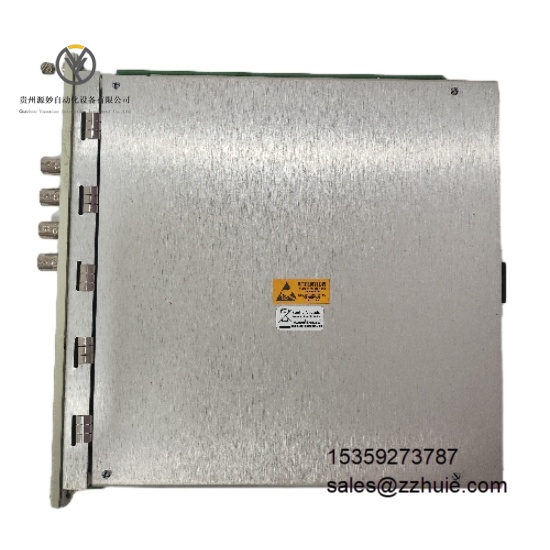

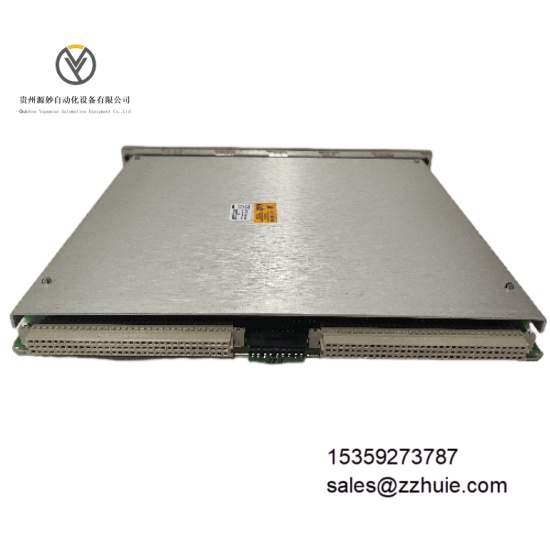

Bently Nevada 3500/42M 176449-02 振动监测模块

产品说明

Bently Nevada 3500/42M 176449-02是3500机械保护监测系统专用四通道复合型增强振动监测模块，可同时兼容涡流前置传感器与地震振动传感器，一站式完成旋转机械轴位移、轴振动、轴承座壳体振动全维度监测。模块集成独立信号调理回路与4-20mA标准模拟量变送输出，内置集成接线端子无需外接转接配件，支持单通道独立组态报警阈值，可同步上传实时监测数据、设备报警信息及模块硬件自检故障代码。模块适配3500机架专属背板总线，支持机架不停机在线热插拔维护，硬件设计完全符合API 670机械保护行业标准，具备更强抗电磁干扰能力与宽温运行能力，适配火电、石化、油气输送等极端工业工况，可同时实现转子内部振动与设备外壳振动双重保护监测。

具体参数

设备类型 四通道复合型振动监测模块

通道数量 四路独立可编程测量通道

适配传感器 涡流位移传感器，地震速度传感器，地震加速度传感器

信号采样速率 20kHz

信号分辨率 16位

模拟量变送输出 4-20mA标准工业信号

缓冲信号输出 每通道独立同轴缓冲输出

整机额定功耗 8.6W

内部通讯总线 3500系统专用背板总线

报警配置 可编程警告报警，可编程危险报警

热插拔功能 支持系统在线不停机热插拔

工作温度范围 -30℃至+65℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机重量 0.3kg

整机外形尺寸 241.3mm×24.4mm×241.8mm

运行模式 24小时全天候不间断多通道同步信号采集与监测

产品性能

双传感器兼容性能，单模块可适配两类不同监测传感器，同时采集轴系振动与壳体振动数据。

高精度信号采集性能，搭载20kHz高采样芯片，完整还原原始振动波形，测量误差恒定可控。

标准变送输出性能，原生输出4-20mA工业标准信号，可直接对接PLC、DCS上位控制系统。

独立组态报警性能，每通道可单独设置报警参数，互不干扰，精准区分设备预警与停机故障。

一体化接线性能，内置集成接线端子，省去外部接线端子配件，简化现场布线施工流程。

宽温稳定运行性能，相较于标准版42模块拓展低温耐受区间，高低温工况下监测精度无衰减。

总线高速通讯性能，依托专属背板总线，无延迟上传全通道监测数据与故障报警信息。

在线免停机维护性能，支持热插拔更换操作，维护全程不中断机组保护逻辑运行。

型号解析

3500：系统系列代号，本特利3500全系列旋转机械状态监测与保护系统统一系列代码

/42：基础功能代号，代表地震振动监测基础功能模块

M：增强复合型代号，代表模块升级硬件电路，兼容涡流+地震双类型传感器，拓展模拟量变送输出功能

176449-02：原厂硬件部件编号，代表宽温工业版本、标准固件程序、完整IO配置的正式量产硬件版本
